Balené čistírny odpadních vod
Použití
Typová řada BC je dalším typem čistíren firmy ADOS. Nová řada využívá nejnovějších poznatků v oblasti čištění odpadních vod a zkušeností z praxe získané mnohaletou aktivní prací. Tyto čistírny jsou určeny pro likvidaci malých izolovaných zdrojů splaškových odpadních vod ze:
satelitní městečka, horské hotely, campy, motely, benzínové čerpací stanice, malé průmyslové provozovny.
Čistírny typu BC jsou nabízeny ve standardech 35, 50, 75, 100, 150, 200, 250, 300 až 450 ekvivalent obyvatel (EO). Pro konkrétní řešení je možné kapacitu čistírny opravit podle požadavků. Pro větší zdroje znečištění je možné dodat čistírny větší kapacity.
Popis provedení
Bioreaktor je nádrž dělená vnitřními vestavbami na určené prostory, které jsou vzájemně hydraulicky propojeny. V těchto prostorách jsou umístěny mechanické předčištění, lapáky písku, nitrifikace a dosazovační vestavba.

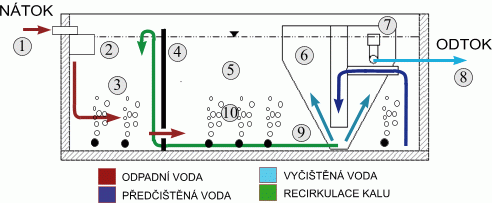

schéma ČOV BC
|
Legenda:
1. nátok, 2. nátokový koš nebo česle, 3. denitrifikační prostor, 4. přepážka, 5. nitrifikační (aktivační) prostor, 6. dosazovací prostor, 7. odtokový žlab, 8. odtok, 9. recirkulace kalu, 10. provzdušňování
Před vstupem do předřazené denitrifikační sekce se nejprve z odpadní vody odstraní větší mechanické nečistoty, k tomu slouží u malých jednotek nátokové koše nebo ručně stírané česle. Takto mechanicky předčištěné odpadní voda vstupuje do předřazené denitrifikační části, zde se při smísení s recirkulovaným aktivovaným kalem startují první čistírenské pochody a procesy v odpadní vodě. Dále je čištěná odpadní voda společně s aktivovaným kalem vedena do sekce nitrifikační - provzdušňované. Zde probíhají v odpadní vodě další typy procesů, kterými se z odpadní vody odstraňují znečišťující materiály. V dosazovací části USBF dojde k oddělení vyčištěné vody a aktivovaného kalu. Voda se odvádí, kal se vrací do systému.
ČOV 120 EO
|
ČOV 200 EO
|
ČOV 200 EO
|
Čistírny odpadních vod v kapacitách do 300 EO jsou dodávány jako hotové výrobky – plastové či nerezové nádrže s vestavěnou vnitřní technologickou částí, větší kapacity jsou dodávány jako klasické stavby s technologickou vestavbou.
Při rekonstrukcích čistíren odpadních vod je využíváno stávajících nádrží, případně jsou modernizovány periférie čistírny. Při čištění průmyslových odpadních vod se individuálně řeší velikost aktivačních nádrží, případně chemický stupeň předčištění (odpadní vody z textilního průmyslu, …).
ČOV 75 EO
|
ČOV 75 EO
|
ČOV 100 EO
|
Konstrukční výkres BC 100
Půdorys ČOV
|
Řez ČOV
|
| Balené ČOV | BC 35 | BC 50 | BC 75 | BC 100 | |||
| počet přip. osob | EO | 35 | 50 | 75 | 100 | ||
| zatížení BSK5 | kg/den | 2,1 | 3 | 4,5 | 6 | ||
| množství odp. vody | m3/den | 7 | 10 | 15 | 20 | ||
| příkon | kW | 0,55 | 0,55 | 1,1 | 1,5 | ||
| celková hmotnost | kg | 850 | 1000 | 1200 | 1500 | ||
| výška nátoku A | m | 1,8 | 2,3 | 2,3 | 2,3 | ||
| výška odtoku B | m | 1,3 | 1,7 | 1,7 | 1,7 | ||
| rozměr DxŠxV | m | 4x2,16x2,08 | 4x2,16x2,58 | 5x2,16x2,58 | 6,5x2,16x2,58 | ||
| počet nádrží | ks | 1 | 1 | 1 | 1 | ||
Osazení do terénu
Obecné schéma použití BC ADOS k čištění odpadních vod zastavěných lokalit.
Schéma ČOV
|
